EWOBOX® Größen & technische Daten
EWOBOX® ist in zehn verschiedenen Außenabmessungen erhältlich. Vom kompakten Staukasten mit 400 × 300 × 300 mm bis zur großen Ausführung mit 1200 × 500 × 500 mm stehen unterschiedliche Größen für verschiedene Fahrzeuge, Einbausituationen und Anforderungen an den Stauraum zur Verfügung.
Auf dieser Seite finden Sie die verfügbaren Abmessungen und technischen Daten der einzelnen EWOBOX® Varianten im direkten Vergleich.
Aufbau und technische Details der EWOBOX®
Bei der EWOBOX® bestimmen nicht nur die Außenabmessungen den Einsatzbereich. Auch Material, Konstruktion, Deckel, Scharniere, Dämpfer, Verschluss und Abdichtung spielen bei der Auswahl und täglichen Nutzung eine wichtige Rolle. Die folgenden Details zeigen den grundsätzlichen Aufbau der EWOBOX® und erklären die einzelnen Komponenten.
Technische Merkmale im Überblick
| Material | Elektroverzinkter Stahl |
|---|---|
| Wandstärke | 1,5 mm |
| Oberfläche | Epoxy-pulverbeschichtet, schwarz glänzend |
| Korpus | Vollständig verschweißt, dreifach gekantet |
| Deckel | Vorne angeordnet, zweifach gekantet |
| Öffnungswinkel | 90° |
| Scharniere | 2 verzinkte Metallscharniere, von innen verschraubt |
| Dämpfer | Je nach Größe 1 oder 2 Dämpfer |
| Abdichtung | Umlaufende Regenrinne und innenliegende Gummidichtung |
| Dichtung | Aufgesteckt und austauschbar |
| Verschlüsse | Je nach Größe 1 oder 2 |
| Schloss | Integriertes Schloss mit Schlüssel |
| Zusätzliche Sicherung | Vorhängeschloss am Verschluss möglich |

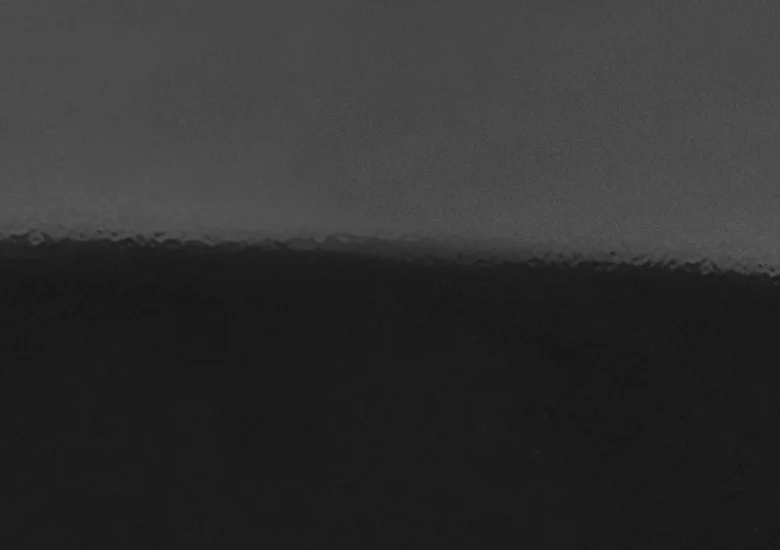

Elektroverzinkter Stahl mit Epoxy-Pulverbeschichtung
Der Korpus der EWOBOX® besteht aus elektroverzinktem Stahl. Die Oberfläche ist schwarz glänzend epoxy-pulverbeschichtet.
Die Wandstärke beträgt 1,5 mm.

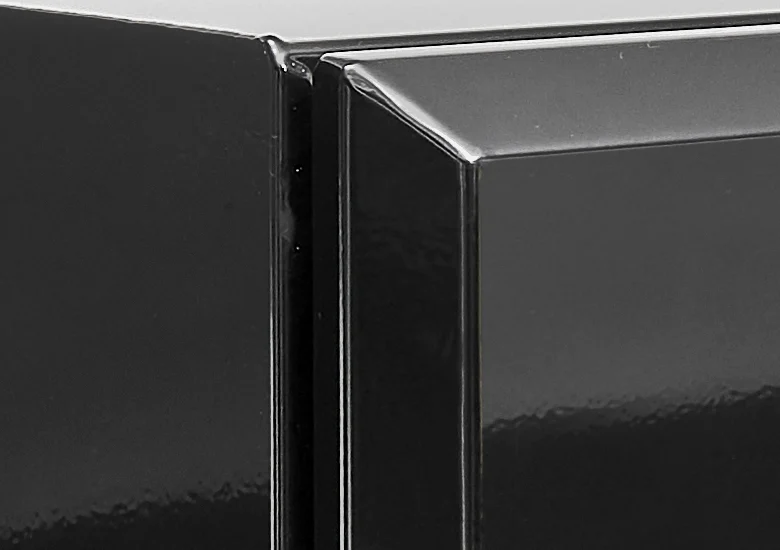

Vollständig verschweißte und gekantete Konstruktion
Der Korpus der EWOBOX® ist vollständig verschweißt und dreifach gekantet. Der Deckel ist zweifach gekantet.
Durch diese Bauweise entsteht eine geschlossene Konstruktion, die für den Einsatz als Fahrzeug-Staukasten ausgelegt ist.
Deckel mit einem Öffnungswinkel bis 90°
Der Deckel der EWOBOX® lässt sich bis zu einem Winkel von 90° öffnen. Bei der Planung des Einbauorts sollte deshalb auch ausreichend Freiraum für die Deckelbewegung berücksichtigt werden.
Abschließbarer Kunststoffverschluss mit Schlüssel
Der Kunststoffverschluss der EWOBOX® verfügt über ein integriertes Schloss mit Schlüssel. Zusätzlich kann am Verschluss ein Vorhängeschloss angebracht werden.
Je nach Kastengröße ist die EWOBOX® mit einem oder zwei Verschlüssen ausgestattet.
Innenliegende Verschlussmechanik für sicheren Verschluss
Auf der Innenseite der EWOBOX® befindet sich die Mechanik des Verschlusses. Sie sorgt dafür, dass der Deckel beim Schließen sicher gehalten wird.
Deckel mit verzinkten Metallscharnieren
Die EWOBOX® verfügt über einen vorne angeordneten Deckel. Dieser ist über zwei verzinkte Metallscharniere mit dem Korpus verbunden.
Die Scharniere sind von innen verschraubt. Der Deckel lässt sich bis zu einem Öffnungswinkel von 90° öffnen.
Dämpfer unterstützen die Deckelöffnung
Je nach EWOBOX® Größe kommen ein oder zwei Dämpfer mit verschraubten Metallkonsolen zum Einsatz. Sie unterstützen die Bewegung des Deckels beim Öffnen.
Die kleinste Ausführung mit 400 × 300 × 300 mm wird aktuell mit einem Dämpfer angegeben. Bei der Variante 600 × 300 × 300 mm sind zwei Dämpfer dokumentiert.
Umlaufende Regenrinne und Gummidichtung
Die EWOBOX® verfügt über eine umlaufende Regenrinne und eine innenliegende, aufgesteckte Gummidichtung.
Diese Konstruktion schützt den Inhalt vor Staub und Spritzwasser. Die Gummidichtung kann bei Bedarf ausgetauscht werden.
EWOBOX® durchdachtes Größensystem
Das durchdachte Größensystem von EWOBOX® sorgt für gute Kombinationsmöglichkeiten unter den Standart Größen. So können Sie bequem mehrere Staukästen individuell auf Ihr Bedürfnis am Fahrzeug anbringen.
EWOBOX® 400 × 300 × 300 mm
Außenmaß: 400 × 300 × 300 mm
Öffnungsmaß: 300 × 220 mm
Artikelgewicht: 9,8 kg
Wandstärke: 1,5 mm
Verschlüsse: 1
Dämpfer: 1
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS040-30-30
GTIN: 4250878180113
EWOBOX® 600 × 300 × 300 mm
Außenmaß: 600 × 300 × 300 mm
Öffnungsmaß: 480 × 220 mm
Artikelgewicht: 13,1 kg
Wandstärke: 1,5 mm
Verschlüsse: 1
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS060-30-30
GTIN: 4250878180120
EWOBOX® 800 × 300 × 300 mm
Außenmaß: 800 × 300 × 300 mm
Öffnungsmaß: 680 × 220 mm
Artikelgewicht: 17,0 kg
Wandstärke: 1,5 mm
Verschlüsse: 2
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS080-30-30
GTIN: 4250878180151
EWOBOX® 600 × 400 × 400 mm
Außenmaß: 600 × 400 × 400 mm
Öffnungsmaß: 480 × 320 mm
Artikelgewicht: 18,0 kg
Wandstärke: 1,5 mm
Verschlüsse: 1
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS060-40-40
GTIN: 4250878180137
EWOBOX® 800 × 400 × 400 mm
Außenmaß: 800 × 400 × 400 mm
Öffnungsmaß: 680 × 320 mm
Artikelgewicht: 22,6 kg
Wandstärke: 1,5 mm
Verschlüsse: 2
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS080-40-40
GTIN: 4250878180168
EWOBOX® 1000 × 400 × 400 mm
Außenmaß: 1000 × 400 × 400 mm
Öffnungsmaß: 880 × 320 mm
Artikelgewicht: 27,0 kg
Wandstärke: 1,5 mm
Verschlüsse: 2
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS100-40-40
GTIN: 4250878180182
EWOBOX® 600 × 500 × 500 mm
Außenmaß: 600 × 500 × 500 mm
Öffnungsmaß: 480 × 420 mm
Artikelgewicht: 23,0 kg
Wandstärke: 1,5 mm
Verschlüsse: 1
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS060-50-50
GTIN: 4250878180144
EWOBOX® 800 × 500 × 500 mm
Außenmaß: 800 × 500 × 500 mm
Öffnungsmaß: 680 × 420 mm
Artikelgewicht: 29,0 kg
Wandstärke: 1,5 mm
Verschlüsse: 2
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS080-50-50
GTIN: 4250878180175
EWOBOX® 1000 × 500 × 500 mm
Außenmaß: 1000 × 500 × 500 mm
Öffnungsmaß: 880 × 420 mm
Artikelgewicht: 35,0 kg
Wandstärke: 1,5 mm
Verschlüsse: 2
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS100-50-50
GTIN: 4250878180199
EWOBOX® 1200 × 500 × 500 mm
Außenmaß: 1200 × 500 × 500 mm
Öffnungsmaß: 1080 × 420 mm
Artikelgewicht: 39,4 kg
Wandstärke: 1,5 mm
Verschlüsse: 2
Dämpfer: 2
Öffnungswinkel: 90°
Artikelnummer: EWOBOX® WVS120-50-50
GTIN: 4250878180205

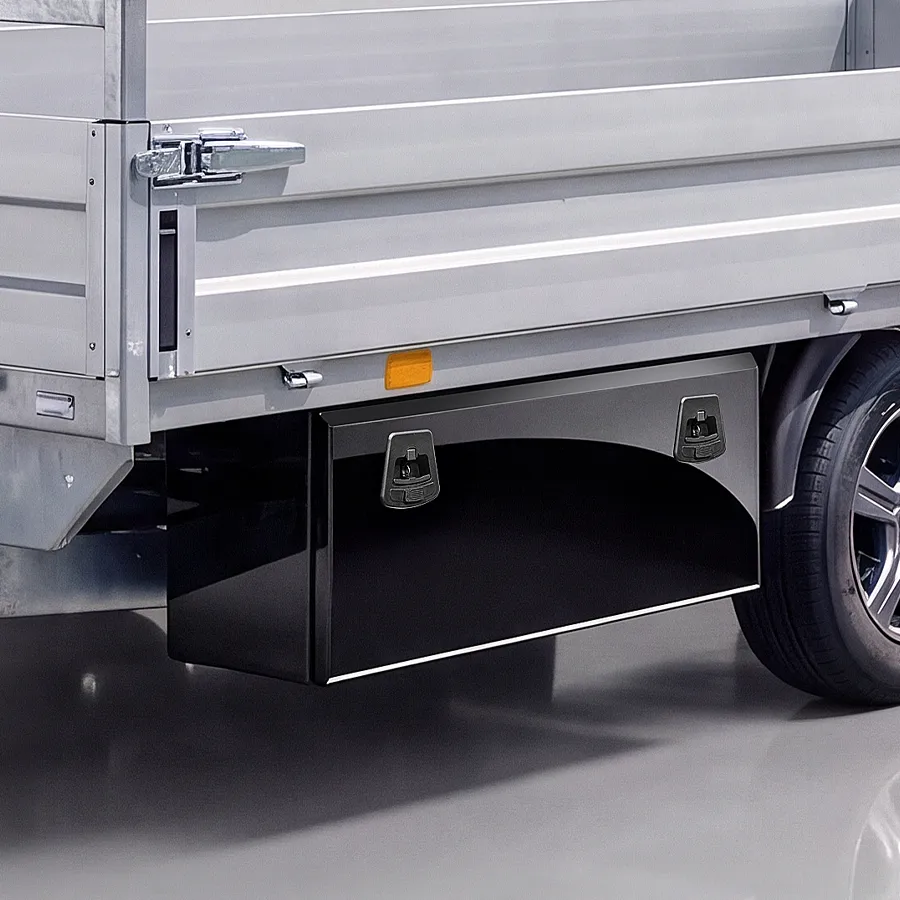

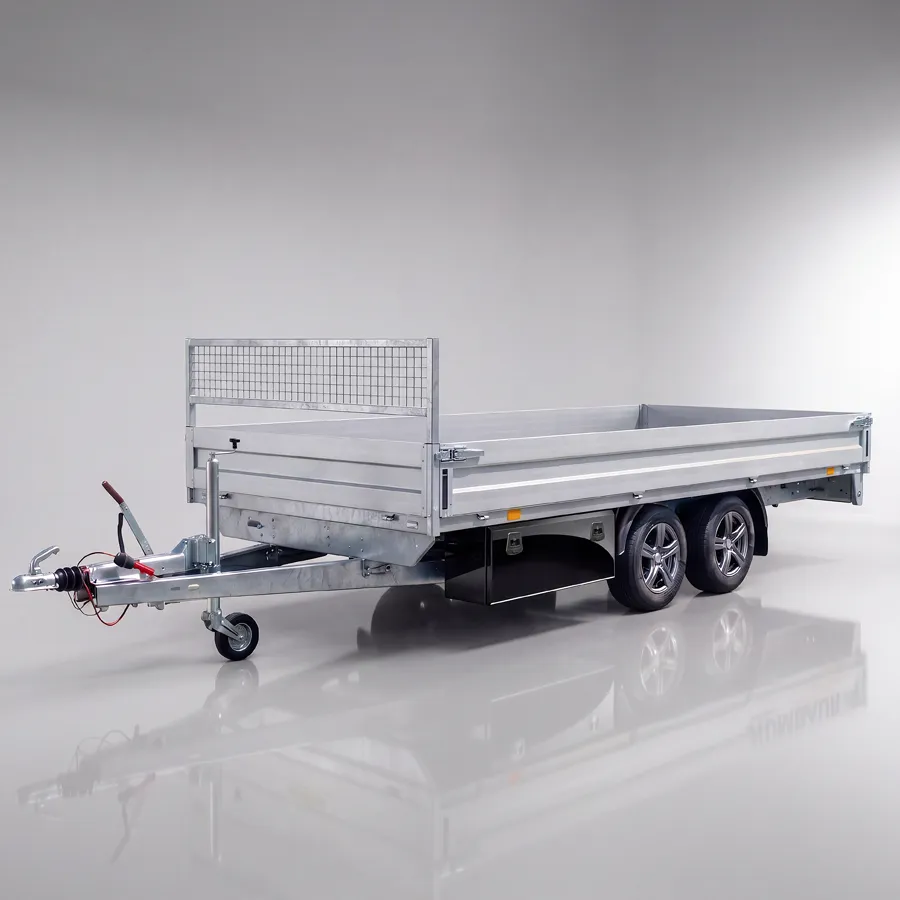

EWOBOX® passend zum Fahrzeugeinsatz auswählen
Neben Größe und Einbauposition spielt auch der geplante Fahrzeugeinsatz eine Rolle. EWOBOX® kann an LKW, Anhängern und weiteren Nutzfahrzeugen eingesetzt werden. Je nach Fahrzeug unterscheiden sich die verfügbaren Platzverhältnisse und Montagemöglichkeiten. Weitere Hinweise zum jeweiligen Einsatzbereich finden Sie auf unseren Themenseiten.
